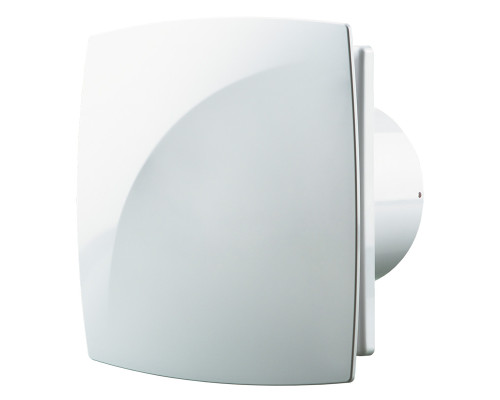

Вентилятор Blauberg Moon 125 H с датчиком влажности

Вентилятор Blauberg Moon 125 H с датчиком влажности имеет низкий уровень шума 27 дБА и способен удалять воздух с производительностью до 155 м³/час. Небольшие размеры решетки 180х180 мм позволяют использовать эту модель для вентиляции ванной или туалета, когда требуется компактный по размерам вентилятор. Устанавливается трубкой в вытяжной канал, допускается потолочный монтаж в подвесной потолок.

Встроенный датчик влажности автоматически включает вентилятор при превышении установленного значения влажности. Достигнув необходимого уровня, вентилятор выключится не сразу, а с задержкой по таймеру. Уровень необходимой влажности можно установить в диапазоне от 60 до 90%, таймер задержки отключения устанавливается от 2 до 30 минут.

Также вентилятор может включаться принудительно по отдельному выключателю.

Технические характеристики

Размеры

Описание вентилятора

• Низкий уровень шума и потребления.
• Двигатель оборудован подшипниками, что увеличивает срок службы вентилятора
• Допускается круглосуточная или кратковременная работа.
• Потребление 18 Вт в час.
• Корпус, крыльчатка изготовлены из АБС-пластика белого цвета. Материал ударопрочен, стойкий к износу и не выделяет вредных веществ.
• Оборудован обратным клапаном для предотвращения попадания воздуха из шахты в обслуживаемое помещение.

Управление

Вентилятор может включаться:

• от отдельного выключателя (в комплект поставки не входит)
• включаться совместно с освещением
• автоматически при превышении уровня влажности

Как работает вентилятор с датчиком влажности

Схема подключения

Для подключения этой модели необходимо подвести два провода с фазой. Один с постоянной фазой, второй от выключателя S (может быть выключатель освещения).

Также возможно подключение только к клемме L и N. В этом случае вентилятор будет включаться и выключаться автоматически по уровню влажности. Принудительное включение будет невозможно.

Регулировка датчиков

Для регулировки используйте пластиковую отвертку, которая идет в комплекте. Не прилагайте излишних усилий, это может привести к выходу из строя датчика.

Поворот против часовой стрелки уменьшает значение, поворот по часовой стрелке увеличивает значение.

Монтаж вентилятора

Вентилятор можно установить непосредственно трубками в вентиляционный колодец или через небольшой по длине гибкий или пластиковый воздуховод. Длина воздуховода должна быть минимально возможной, так как вентилятор осевой и не может создавать большое давление.

При монтаже все места соединения трубки вентилятора с воздуховодом или колодцем необходимо заделать герметиком, хомутами или монтажной лентой. Если отверстие в стене больше трубки вентилятора, то можно использовать настенную прямоугольную пластину с круглым отверстием под монтаж, которая поставляется отдельно.

К поверхности стены или потолка корпус вентилятора крепится с помощью четырех саморезов, которые идут в комплекте поставки.

Пример установки

Гарантия

Гарантия на эту модель вентилятора - 60 месяцев (5 лет) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.

Видео монтажа

В этом видео приведен пример подключения к напряжению вентилятора без датчика. При подключении моделей с датчиками руководствуйтесь схемой подключения к вашей модели.

Руководство пользователя

(Инструкция в формате pdf, откроется в новой вкладке)
