Описание

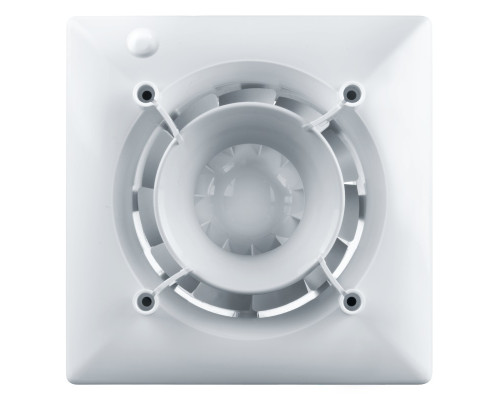

Вытяжной вентилятор с датчиком влажности на подшипниках Вентс 100 Ейс ТН Л используется для вентиляции помещений санузла, ванной комнаты и кухни. Используется совместно с дизайнерскими плоскими лицевыми решетками. Эта модель оборудована датчиком влажности, таймером задержки выключения и обратным клапаном.
Вентилятор устанавливается в вентиляционный канал непосредственно или через небольшой по длине воздуховод сечением 100 мм. Также допускается монтаж в подвесной потолок.
Вентилятор вытяжной используется с декоративной панелью, которая устанавливается на стойки. Удаление воздуха происходит через щель между лицевой панелью и корпусом вентилятора.
Такой вентилятор применяется для вентиляции помещений с повышенным уровнем влажности, таких как ванная, помещение сушки белья и других. Вентилятор с датчиком влажности автоматически включается при превышении влажности и работает до достижения необходимого уровня. После чего он выключается не сразу, а через время, установленное на таймере.
Также вентилятор можно включить принудительно с помощью обычного выключателя, при прекращении подачи напряжения от него, вентилятор отработает алгоритм, описанный выше.
Уровень влажности устанавливается от 60 до 90 %. Время задержки выключения устанавливается от 2 до 30 минут.
Панели с номером 160 имеют габаритный размер 160х160 мм
Панели с номером 180 имеют габаритный размер 180х180 мм
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 8 |
| Расход воздуха, м3/ч | 90 |
| Ток, А | 0,05 |
| Скорость вращения, об/мин | 2165 |
| Уровень шума на расстоянии 3 м, дБ(А) | 29 |
| Защита, класс | IP24 |
| Размер патрубка, мм | 100 |
Габаритные размеры
| Размеры | ∅D | L | B | L1 |
| мм | 99 | 79 | 151 | 36 |
Длина патрубка 79 мм
Применение
- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малого и среднего объема воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
- Для монтажа с воздуховодами 100 мм
Конструкция
- Вентилятор оборудован обратным клапаном специальной конструкции для предотвращения обратного потока воздуха при неработающем вентиляторе.
- Двигатель на подшипниках
- Специальная аэродинамическая форма лопасти смешанного типа обеспечивает высокую производительность с низким уровнем шума 29 дБА.
- Корпус и лопасть выполнены из высококачественного и прочного ABS пластика, устойчивого к ультрафиолету.
- Лицевая панель изготовлена из оргстекла.
- Конструкция лопасти позволяет повысить эффективность вентилятора и срок службы двигателя.
- Класс защиты IP 24.
Двигатель
- Надежный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
Как работает вентилятор с таймером и датчиком влажности
Схема подключения
Вентилятор от внешнего выключателя
Вентилятор включается вместе с освещением
Также вентилятор может работать в режиме, когда он включается только при превышении уровня влажности. В этом случае необходимо подвести только постоянную фазу к клемме L. Вентилятор включится при превышении установленного значения влажности, после достижения необходимого уровня влажности еще отработает время по таймеру и выключится.
Монтажные особенности
- Дизайнерский вентилятор устанавливается непосредственно в отверстие вентиляционного канала.
- Возможно использование гибких воздуховодов. Подключение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
- Крепится к стене с помощью винтов.
- Может использоваться для потолочного монтажа.
Пример монтажа
Гарантия
Предприятие-производитель устанавливает гарантийный срок эксплуатации (срок службы) изделия на протяжении 60 месяцев с дня продажи изделия через розничную торговую сеть, при условии выполнения потребителем правил транспортировки, хранения, монтажа и эксплуатации изделия. В случае возникновения нарушений в работе изделия по вине Предприятия-производителя в течение гарантийного срока эксплуатации (срока службы), потребитель имеет право на бесплатное устранение недостатков изделия путем выполнения гарантийного ремонта.
Паспорт вентилятора
(файл pdf, откроется в новой вкладке)
