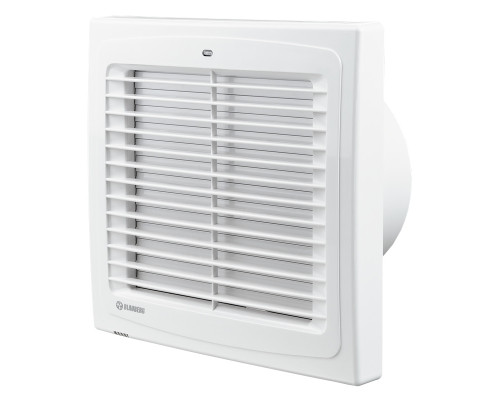

Вентилятор вытяжной Blauberg Auto 125 S с выключателем

Вытяжной вентилятор Blauberg Auto 125 S с выключателем используется для вытяжной вентиляции в жилых и коммерческих помещениях. Отличие от других серий - наличие автоматических жалюзи, которые закрывают канал при выключении вентилятора. В этой модели используется шнурковый выключатель для включения и выключения. Вытяжной вентилятор устанавливается непосредственно в существующий вентиляционный вытяжной канал или через небольшой по длине воздуховод. Эта модель способна удалять воздух с производительностью до 185 м³/час, диаметр трубы составляет 65 мм.

Чаще всего такие вентиляторы используются для вытяжной вентиляции кухни или комнат, когда к месту установки подведено питание и отдельный выключатель для вентилятора не был предусмотрен.

Основные характеристики

• Жалюзи, автоматически закрывающиеся, перекрывают канал
• Электромотор на подшипниках, уменьшающий шум и увеличивающий срок службы
• Аэродинамическая форма лопасти при работе уровень шума
• Вентилятор может работать постоянно или периодически
• Обслуживание вентилятора не требует специальных навыков
• Гарантия 5 лет

Технические параметры вентилятора

Чертежи и размеры

Схема подключения к напряжению

К вентилятору подводится:

• провод с постоянной фазой к клемме L
• ноль к клемме N

Как работает вентилятор с выключателем

Как устанавливается вентилятор

Вентилятор вытяжной устанавливается в вытяжную вентиляционную шахту трубой. При подборе вентилятора следует учитывать длину трубы, чтобы труба не перекрывала вентиляционный вытяжной канал.

Вентилятор также можно установить в потолок, в таком случае труба вентилятора с помощью гибкого или пластикового воздуховода соединяют с шахтой. Если используется гибкий воздуховод, необходимо обеспечить надежное крепление воздуховода с помощью хомута. Все соединения вентилятора с воздуховодом рекомендуется герметизировать с помощью герметика.

Все вентиляторы этой серии являются осевыми. Поэтому они имеют низкое давление и к ним нельзя подключать воздуховоды большой длины. Если вентиляционная шахта находится далеко от комнаты, где необходимо установить вентилятор, мы рекомендуем использовать другой тип вентилятора - центробежный канальный. Такие вентиляторы с двух сторон подключаются к воздуховоду, имеют хорошее давление. Со стороны помещения к воздуховоду подключают вентиляционные решетки, выход также делают в вентиляционную шахту.

Гарантия

Производитель гарантирует нормальную работу изделия в течение 5 лет (60 месяцев).

Паспорт

(Инструкция в формате pdf, откроется в новой вкладке)
