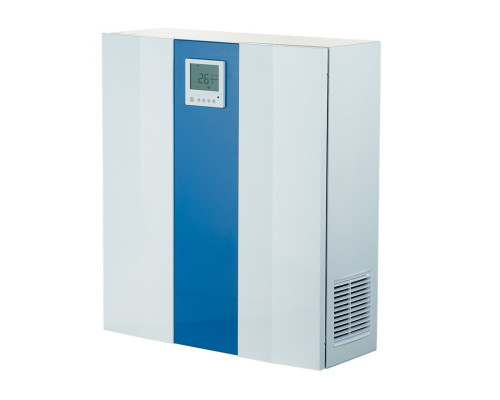

Вентс Мікра 150 Е

Компактная установка Вентс Микра 150 Е для обеспечения вентиляции в отдельной комнате жилых, коммерческих и иных назначений помещениях. Эффективно обеспечивает необходимый воздухообмен, не требует установки сети воздуховодов. Идеально подходит для обустройства системы вентиляции в помещениях, где уже выполнен ремонт.

Технические характеристики

Габаритные размеры

Технические особенности установки

• встроенная система автоматики
• 5 режимов работы по производительности от 25 до 150 м³/час
• встроенный нагреватель 350 Вт с защитой от перегрева
• пластинчатый теплообменник с эффективностью рекуперации до 80%
• бесшумная работа, уровень шума - 19-38 дБА(в зависимости от скорости вентилятора)
• используется фильтрация приточного и вытяжного воздуха для предотвращения попадания в помещение пыли, насекомых и других загрязнений
• используются EC вентиляторы с низким потреблением электроэнергии и безопасным напряжением 12 В
• простой монтаж не требует специальных навыков
• возможность работы установки в непрерывном режиме

Описание конструкции установки

Установка находится в корпусе из металла с полимерным покрытием и декором из зеркальной нержавеющей стали. Внутри корпус тепло и звукоизолирован материалом из пенополиэтилена толщиной 10 мм. Лицевая панель легко снимается для доступа при сервисном обслуживании(при необходимости очистить или заменить фильтры).

Подача воздуха и удаление осуществляется с помощью двух осевых вентиляторов. Двигатели этих вентиляторов оснащены встроенной тепловой защитой от перегрева. Для увеличения срока службы используются шариковые подшипники, не требующие сервисного обслуживания.

Для осуществления фильтрации приточного и вытяжного воздуха используются фильтры с классом очистки G4, эти фильтры обеспечивают очистку воздуха, поступающего, и защищают элементы установки от загрязнения. Для энергосбережения используется рекуператор из полистирола противотечейного типа. Для дополнительного нагрева воздуха в установке используется полупроводниковый позисторный нагреватель, который имеет ряд преимуществ по сравнению с трубчатыми электронагревателями: поддержание температуры в сочетании с экономичностью, саморегулирование, высокая электромощность, низкий уровень инфракрасного излучения, надежность эксплуатации. При этом нагреватели отличаются высоким КПД - 90-95%.

Установка комплектуется встроенной защитой от обмерзания. В рекуператоре может образовываться конденсат, который собирается в поддоне. При низких температурах наружного воздуха конденсат может замерзать, что может вызвать обмерзание и выход из строя рекуператора. Электронная защита от обмерзания в таком случае автоматически отключает приточный вентилятор, и вытяжное теплое воздуха разогревает рекуператор до необходимой температуры, после чего снова включается приточный вентилятор.

Как это работает

Воздух с улицы поступает в фильтр установки под действием приточного вентилятора, далее он попадает в рекуператор и непосредственно в помещение. Одновременно с этим воздух, который удаляется из помещения, проходит через фильтр и попадает в рекуператор. В рекуператоре вытяжной воздух отдает свое тепло через пластины рекуператора приточному воздуху, причем потоки воздуха не пересекаются и воздух не смешивается друг с другом.

Управление работой установки

Для управления работой установки используется пульт управления с возможностью изменения режимов работы в зависимости от требования потребителя. Система автоматики позволяет установке работать в пяти режимах:

• 1 скорость - вентиляция с средней производительностью - 60 м3/час и возможностью подогрева воздуха при необходимости
• 2 скорость - вентиляция с производительностью - 105 м3/час и возможностью подогрева воздуха
• 3 скорость - вентиляция с производительностью 150 м3/час и возможностью подогрева

Установка также комплектуется пультом дистанционного управления.

Также доступны следующие функции:

• дополнительный подогрев приточного воздуха;
• таймер включения максимальной скорости на 20-60 минут;
• настройка скорости вентиляторов;
• настройка недельного графика работы установки;
• индикация необходимости замены фильтров и аварий.

Пример организации системы вентиляции

Вентиляция в офисе

В каждой комнате офиса, где требуется вентиляция, устанавливается приточно-вытяжная установка. Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 60 м².

Приточно-вытяжная установка Микра монтируется на фасадную стену внутри помещения. Толщина стены может варьироваться от 100 мм и более.

В начале, с помощью картонного кондуктора, который входит в комплект поставки, на стене маркируются отверстия для воздуховодов. После сверления отверстий картонный кондуктор крепится к стене с помощью дюбелей и шурупов. В отверстия вставляются пластиковые воздуховоды. Кондуктор фиксирует воздуховоды в нужном положении, чтобы оси труб установки и воздуховодов далее совпадали.

Со стороны внешней стены монтируется двойной металлический ковпак, который защищает установку от попадания воды и посторонних предметов. Нижний вытяжной воздуховод необходимо установить с наклоном на улицу, чтобы обеспечить отведение конденсата в случае его образования.

После того, как воздуховоды зафиксированы в нужном положении ковпаком и кондуктором, щель между воздуховодами и стеной заполняется монтажной пеной(для этого в кондукторе предусмотрены специальные вырезы). Когда пена застынет, кондуктор снимается, а излишки воздуховодов обрезаются до уровня поверхности стены.

Крепление корпуса установки производится, заранее сняв декоративную панель и извлекая рекуператор. Корпус установки монтируется трубками в пластиковые воздушные каналы и фиксируется к стене с помощью дюбелей и шурупов. Установка поставляется с подключенным кабелем питания и евровилкой. При необходимости, установка может быть подключена к общей сети питания через клеммные выводы. Для этого необходимо отсоединить кабель питания от клеммного ящика и подключить заранее выведенные провода питания. После завершения монтажа корпуса и электрического подключения необходимо установить обратно рекуператор и лицевую панель.

Гарантия

Производитель гарантирует нормальную работу устройства <
