Вытяжной канальный вентилятор Вентс ВЦН 100

Вытяжной канальный вентилятор Вентс ВЦН 100 предназначен для наружного монтажа. Используется в составе вытяжной вентиляции для удаления воздуха температурой до 55°С. Может использоваться для прямого вывода отработанного воздуха.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Ток, А	0,26
Частота тока, Гц	50
Максимальная мощность, Вт	58
Производительность, м3/ч	280
Скорость вращения, мин-1	2500
Уровень шума на расстоянии 3 м, дБ(А)	54
Максимальная температура перемещаемого воздуха, С	+55
Вес, кг	4,1
Защита, класс	IPХ4
Размер патрубка, мм	100

Габаритные размеры

Размеры	∅D	B	H	L
мм	99	260	355	138

Диаграммы

Конструкция

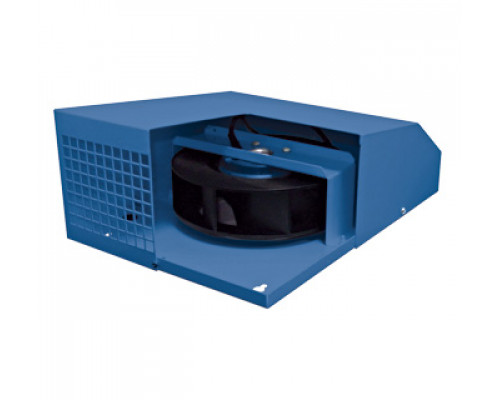

Корпус из стали с полимерным покрытием обеспечивает защиту двигателя от прямого попадания влаги при наружном монтаже. Нижняя часть вентилятора имеет защитную решетку от мелких птиц и грызунов. Вывод воздуха осуществляется вертикально вниз.

Двигатель

Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-400

Монтаж

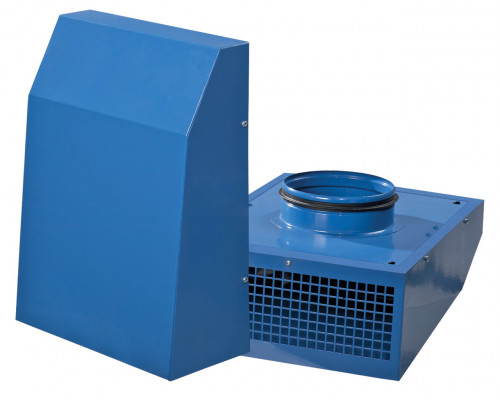

Вентилятор канальный предназначен для монтажа на наружной поверхности стены и подсоединения к круглому воздуховоду соответствующего диаметра. Подача питания на вентилятор осуществляется через наружные клеммы. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной в паспорте изделия.

Пример монтажа

Рис.1. Вытяжная вентиляция в заведении бара

Рис.2. Вытяжная вентиляция в туалете.
