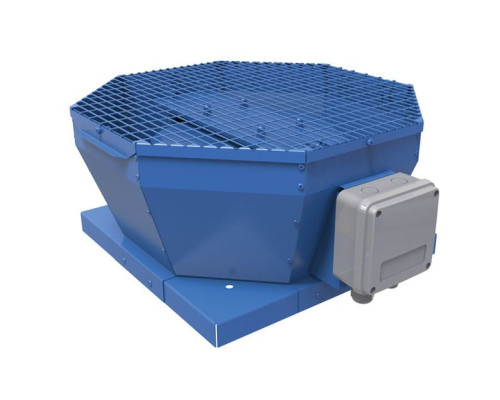

Даховий вентилятор Вентс ВКВ 4Д 400

Даховый вентилятор Вентс ВКВ 4Д 400 с производительностью 3950 м³/час используется для вытяжной вентиляции помещений промышленного и коммерческого назначения. Монтаж осуществляют над вертикальным воздуховодом или вентиляционным шахтой, выброс воздуха в этой серии происходит вертикально. В этой модели вентилятора используется трехфазный двигатель. Максимальное потребление 420 Вт.

Технические характеристики

Габаритные размеры

Диаграмма

Конструкция

Корпус вентилятора изготовлен из стали с полимерным покрытием.

Двигатель

Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников скольжения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству можно подключить сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.

Для этой модели подходит регулятор Вентс РСА5Д-1,5-Т (приобретается отдельно).

Монтаж

Вентилятор даховый устанавливается на крыше непосредственно над вентиляционным каналом или шахтой. Жесткое крепление к неподвижной ровной поверхности осуществляется с помощью крепежной пластины. При монтаже вентиляторов серии непосредственно на крыше с ровной поверхностью необходимо предусмотреть подставку, чтобы избежать попадания воды и снега в вытяжной отверстие вентиляционной шахты. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.

Пример использования вентилятора
