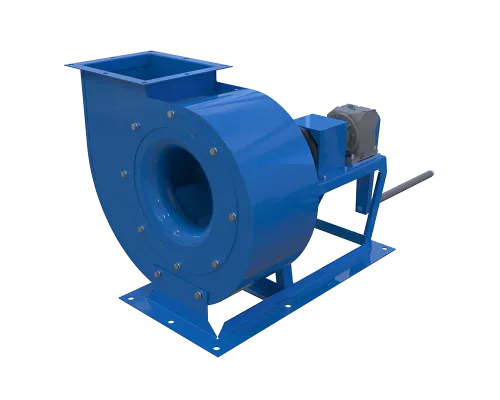

Электрический ручной вентилятор Вентс ЕРВ-400-4Д

Электоручной вентилятор Вентс ЕРВ-400-4Д может работать как от электричества, так и вручную, если нет электроэнергии. Он может обеспечивать свежий воздух или фильтровать его от вредных веществ с производительностью до 4250 м³/час (от электродвигателя). Такие вентиляторы предназначены для укрытий и бомбоубежищ, где люди могут прятаться во время ракетной опасности, а также могут использоваться в колодцах или других местах без доступа к электричеству.

Технические характеристики

Чертеж

График производительности и падения давления

Вентилятор ручной разработан для работы в умеренном климате, как это определено в украинских стандартах (ДСТУ 15150), и может работать при температурах от -20 до +40 градусов по Цельсию.

Конструкция

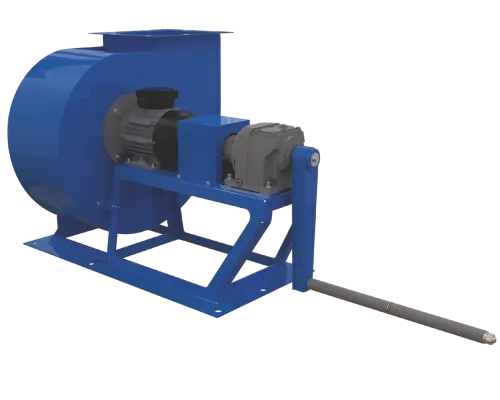

Ручной вентилятор для бомбоубежища имеет прочный стальной корпус, покрытый полимерной краской, и электрический двигатель с редуктором. Он подключается к системе воздушных каналов с помощью круглых или прямоугольных труб, которые подключаются к нему фланцами. Воздуховоды соединяются через гибкие вставки (не входят в комплект поставки).

Двигатель

Вентилятор работает на трехфазном асинхронном двигателе с центробежным рабочим колесом, которое обеспечивает перемещение воздуха через систему воздуховодов. Двигатель имеет класс защиты IP54, что означает защиту от пыли и брызг воды.

Ручной режим

Если нет электричества и вентилятор работает вручную, он автоматически подключается к редуктору, благодаря специальной муфте сцепления. Чтобы запустить вентилятор вручную, может понадобиться от одного до трех операторов.

Подбор правильной производительности

При выборе такого оборудования важно подумать о том, насколько оно эффективно в фильтрации воздуха и достаточно ли оно мощное, чтобы надежно обслуживать пространство, в котором оно будет использоваться. Иногда может потребоваться использование нескольких таких вентиляторов вместе для лучшего результата.

Вентиляция бомбоубежища возможна в таких режимах:

• Стандартная вентиляция. В этом режиме вентиляция работает непрерывно в течение 48 часов, обеспечивая достаточное поступление свежего воздуха для людей внутри. Здесь важно, чтобы на каждого человека приходилось 11 м³/час свежего воздуха.
• Режим фильтровентиляции. В этом режиме вентилятор обеспечивает 2 м³ свежего воздуха в час на каждого человека. Для работников этот норма составляет 5 м³/час на человека, а в камерах фильтровентиляции с такими вентиляторами - 10 м³/час на человека. Этот режим особенно важен, когда нужно очистить воздух от вредных веществ или загрязнений.

Пример использования вентилятора для бомбоубежища

Паспорт

(инструкция в формате pdf, откроется в новой вкладке)
