Описание

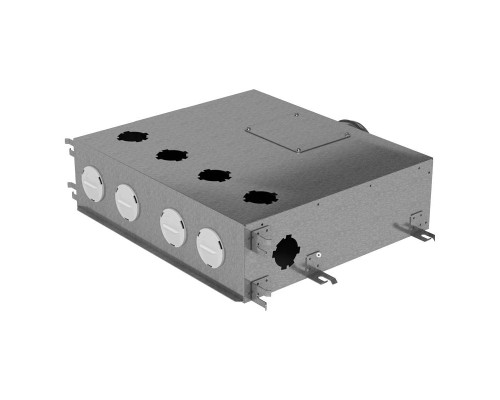

Коллектор Флексивент 1001125/75х6 используется для подключения шесть воздуховодов ∅ 75 мм к выходу от вентилятора или вентиляционной установки ∅ 125 мм.
Круглые каналы подключаются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 124, к которому подключается вентилятор, оснащен резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием. Внутри корпус шумоизолирован.
Размеры
| D | L | A | H | |
| Размеры, мм | 124 | 554 | 470 | 150 |
Потери давления и расход воздуха
| Расход, м3/час | Кол-во каналов | Приплив потерь, Па | Вытяг потерь, Па |
| 30 | 1 | 2,6 | 1,6 |
| 60 | 2 | 3,1 | 2,0 |
| 90 | 3 | 3,8 | 2,7 |
| 120 | 4 | 4,8 | 3,6 |
| 150 | 5 | 6,1 | 4,7 |
| 180 | 6 | 7,7 | 6,2 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к такому фланцу с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их закрывают заглушками с уплотнителем (покупается отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно монтировать на полу, каналы подключаются в таком случае снизу.
