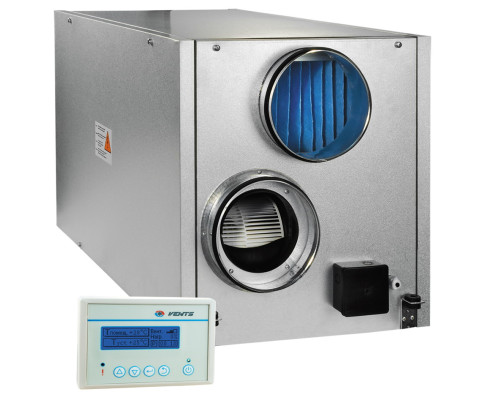

Припливно-вытяжная установка Вентс ВУТ 500 ЕГ

Вентс ВУТ 500 ЕГ является приточно-вытяжной установкой для использования в составе системы приточно-вытяжной вентиляции помещений жилого или коммерческого назначения. Для подогрева воздуха в холодный период года в установке используется рекуператор и электрический нагреватель мощностью 3 кВт, номинальная производительность установки составляет 500 м³/час.

Вентиляционный агрегат должен использоваться с системой воздуховодов с сечением 150 мм. Установки этой серии поставляются с готовым комплектом автоматики и полностью готовы к работе.

Корпус

Корпус изготовлен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25-50 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4 (на вытяжке) и F7 (на притоке).

Вентиляторы

Установки Вентс ВУТ 500 ЕГ оснащены приточным и вытяжным центробежными вентиляторами двустороннего всасывания с изогнутыми вперед лопастями и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок службы составляет не менее 40000 часов.

Рекуператор

В установках применяются высокоэффективные рекуператоры поперечного типа, выполненные из полистирольных пластин. Под блоком рекуператора расположен поддон для сбора и отведения конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен электрический нагреватель. Если с помощью рекуперации тепла не удается достичь заданного значения температуры приточного воздуха, то автоматически включается калорифер и подогревает воздух, поступающий в помещение.

Управление и автоматика

Установка комплектуется встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для подключения к пульту. Для предотвращения процесса обмерзания рекуператора применяется электронная защита от обмерзания с использованием байпаса и нагревателя. Суть ее заключается в том, что по датчику температуры происходит открытие заслонки байпаса и весь приточный воздух проходит мимо рекуператора по обводному каналу.

На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка закрывает байпас, нагреватель отключается, приточный воздух снова проходит и подогревается через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ЕГ

• включение и выключение установки;
• возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
• возможность с помощью пульта управления регулировать скорость вращения вентилятора и, соответственно, изменять производительность установки;
• возможность подключать электроприводы воздушных заслонок и управлять ими;
• при включении и выключении установки отрабатываются необходимые алгоритмы;
• установка может работать по недельному таймеру;
• активная защита от перегрева ТЭНа калорифера;
• отключение работы электрокалорифера без включения вентилятора;
• установлены два термостата защиты электрокалорифера от перегрева;
• система автоматики защищена от короткого замыкания автоматическим выключателем;
• контролируется степень загрязнения фильтра.

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает :

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры.

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с виброставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных (под потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боковых панелей.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Максимальная мощность вентиляторов, Вт	2х150
Мощность электрического нагревателя, Вт	3000
Суммарная мощность установки, Вт	3300
Суммарный ток, А	14,32
Производительность, м3/час	500
Скорость вращения, об/мин	1100
Уровень шума на расстоянии 3 м, дБ(А)	28-47
Максимальная температура перемещаемого воздуха, °С	- 25....+50
Вес, кг	49
Размер воздуховода, подключаемого, мм	150

Габаритные размеры

Размеры	D	B	B1	B2	B3	H	H2	H3	L	L1	L2
мм	149	497	403	348	248	554	111	230	954	996	1054

Диаграмма
