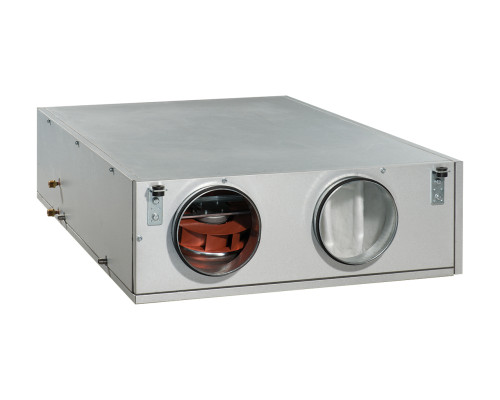

Припливно-вытяжная установка Вентс ВУТ 600 ПВ ЕС

Вентс ВУТ 600 ПВ ЕС является приточно-вытяжной установкой с рекуперацией тепла и водяным нагревателем. Используется в системе приточно-вытяжной вентиляции помещений жилого или коммерческого назначения. Для подачи горячей воды к нагревателю установки необходимо подводить горячую воду от котла. Номинальная производительность установки 600 м³/час.

В установке используются ЕС-двигатели с высоким КПД, что позволило достичь высокую производительность и давление при низком уровне шума и потреблении. Установка используется с системой воздуховодов с круглым сечением 200 мм или с прямоугольными воздуховодами с такой же площадью сечения.

Корпус

Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм (в установках ВУТ ПВ 350, 600, 1000) и 50 мм (в установках ВУТ ПВ 2000, 3000).

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4 (на вытяжку) и F7 (на приток).

Двигатель

Используются высокоэффективные электронно-коммутированные (ЕС) моторы постоянного тока с внешним ротором, оснащенные рабочим колесом с изогнутыми назад лопастями. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД (до 90%).

Рекуператор

В установках Вентс ВУТ 600 ПВ ЕС применяются противотечийный канальный рекуператор из пенополистирола (для установок ВУТ ПВ 350, 600, 1000) и пластинчатый рекуператор поперечного потока из алюминия (для установок ВУТ ПВ 2000, 3000). Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен водяной нагреватель (для установок ВУТ ПВ). Если с помощью рекуперации тепла не удается достичь заданного значения температуры приточного воздуха, то автоматически включается калорифер и нагревает воздух, поступающий в помещение.

Автоматика

Установка комплектуется встроенной системой автоматики и многофункциональным проводным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяется электронная защита от обмерзания с использованием байпаса и нагревателя. Суть ее заключается в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу.

На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка закрывает байпас, нагреватель отключается, приточный воздух снова проходит через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты

Установка ВУТ ПВ ЕС комплектуется пультом с цветным, сенсорным, ЖК дисплеем ПУ СЕНС 01.

Установка ВУТ ПВ ЕС А7 комплектуется пультом с монохромным ЖК дисплеем ПУ ЖК 01

В системе автоматики установки доступны следующие функции:

• включение/выключение установки;
• контроль за температурой приточного воздуха, °С с помощью действия на привод трехходового клапана, регулирующего подачу теплоносителя в жидкий нагреватель;
• защита жидкого нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя;
• управление электроприводом обходного клапана рекуператора;
• управление и контроль за работой наружного циркуляционного насоса, установленного на линии подачи теплоносителя в жидкий нагреватель;
• защита рекуператора от обмерзания;
• управление и контроль за работой приточного и вытяжного вентиляторов;
• контроль загрязненности фильтров (по количеству моточасов);
• управление электроприводами наружных воздушных клапанов (приточного и вытяжного).

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает :

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности(аварийной ситуации).

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с вибростойкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных (под потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра: для типоразмеров 350, 600 и 1000 - с боковой правой или левой панели; для типоразмеров 2000 и 3000 - доступ снизу.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Максимальная мощность вентиляторов, Вт	2х100
Суммарная мощность установки, Вт	200
Суммарный ток, А	1.06
Производительность, м3/час	600
Скорость вращения, об/мин	3150
Уровень шума на расстоянии 3 м, дБ(А)	53
Максимальная температура перемещаемого воздуха, °С	- 25....+60
Вес, кг	77
Размер воздуховода, который подключается, мм	200

Габаритные размеры

Размеры	D	B	B1	B3	B4	H	H1	L	L1
мм	199	827	711	294	345	283	120	1238	1286

Диаграмма

Документация

(файл pdf, откроется в новой вкладке)

200

Діаметр повітровода

Діаметр повітропроводу, що підключається, до вентилятора. Одиниця виміру - мм :

Продуктивність

600

Тип калоріфера

Водяний

Тип рекуператора

Полістирольний

Габариты и вес
