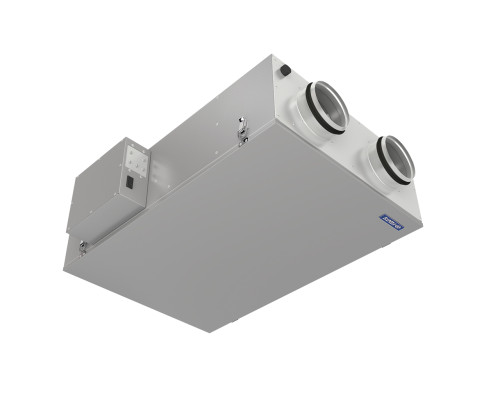

Припливно-витяжная установка Вентс ВУТЭ2 200 П

Припливно-вытяжная установка с рекуператором Вентс ВУТЕ2 200 П оборудована двумя регенераторами перекрестного типа (один из полимеризованной бумаги и один полистирольный).

Подвесная припливно-вытяжная установка является полностью готовым вентиляционным устройством, которое обеспечивает подачу свежего воздуха, фильтрацию и удаление загрязненного воздуха из помещения. При этом данная модель обеспечивает частичный перенос влаги вытяжного воздуха припливному в двух пластинчатых рекуператорах.

Используется для осуществления припливно-вытяжной вентиляции жилых или коммерческих помещений. Применение рекуперации позволило снизить максимальное потребление установки до 142 Вт. Вентиляционная установка монтируется в закрытом помещении с плюсовой температурой. Предназначена для соединения с круглыми воздуховодами номинальным диаметром Ø 125 мм.

Корпус

Корпус установки изготовлен из алюмоцинковой стали. Тепло- и звукоизоляция выполнена из пенополипропилена толщиной 10 мм.

Фильтр

Для фильтрации припливного и вытяжного воздуха в установке применяются два карманных фильтра с классом очистки G4.

Вентиляторы

Установка оснащена припливным и вытяжным центробежными вентиляторами с изогнутыми назад лопастями и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

Рекуператоры

Рекуператоры передают явную и скрытую теплоту от одного воздушного потока другому. Они устойчивы к обмерзанию и не образуют конденсат. Установки с таким типом рекуператоров рекомендуется применять в помещениях, оборудованных кондиционерами.

В установке применяются два рекуператора перекрестного потока: один из алюминия и один из полимеризованной бумаги. Установка оборудована поддоном для отвода конденсата от алюминиевого рекуператора.

Конструкция установки

Управление и автоматика

Установка оснащена переключателем, который позволяет выбрать один из трех режимов для постоянной работы установки: режим ожидания, низкая (LOW) или средняя (MED) скорость.

К установке может быть подключен датчик CO2 (не входит в комплект поставки). При повышении концентрации газа он переключит установку с режима постоянной работы на максимальную скорость (HIGH).

К установке может быть подключена панель управления SAS908PIT с жидкокристаллическим экраном (не входит в комплект поставки), которая обеспечивает включение/выключение установки, переключение между низкой, средней и высокой скоростями и отображение комнатной температуры.

Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка припливного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем припливной вентилятор включается, и установка продолжает работать в обычном режиме.

Монтаж

Установка предназначена для подвесного потолочного монтажа и может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. Установка также может монтироваться в основных помещениях непосредственно к потолку, за подвесным потолком или устанавливаться в потолочное отверстие. Доступ для сервисного обслуживания с нижней панели.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Ток, А	0,58-0,68
Частота тока, Гц	50
Максимальная мощность, Вт	67-142
Производительность, м3/час	80-220
Скорость вращения, об/мин	1120-2910
Уровень шума на расстоянии 3 м, дБ(А)	20-36
Максимальная температура перемещаемого воздуха, °С	- 25....+40
Эффективность рекуперации тепла, %	89
Размер воздуховодов, мм	125

Габаритные размеры

Диаграмма

Пример монтажа установки

Документация

(файл pdf, откроется в новой вкладке)

Гарантия

Производитель гарантирует нормальную работу устройства в течение двух лет с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
