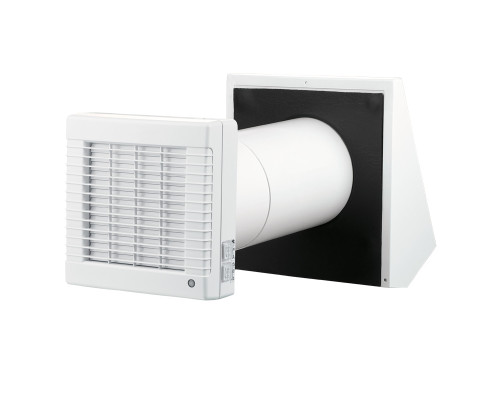

Вентилятор Vents TwinFresh Comfort RB-50

Приточно-вытяжной агрегат Vents TwinFresh Comfo RB-50 предназначен для организации вентиляции отдельной комнаты квартиры, дома и т. д. Является наиболее экономичным и простым решением в тех случаях, когда применение более затратных и требующих прокладки воздуховодов систем невозможно.

Технические характеристики

Параметр	Величина
Скорость	1	2	3
Напряжение, В	100~230
Потребляемая мощность, Вт	4,5	5	7
Производительность в реверсивном режиме, м3/час	11	16	25
Производительность в режиме вытяга или приток, м3/час	21	32	50
Подавление уличного шума, дБА	40
Уровень шума на расстоянии 3 м, дБ(А)	13	20	23
Класс защиты	IP 24

Габаритные размеры

Твинфреш РБ

Твинфреш РБ1 с плоской решеткой

Конструкция

Приточно-вытяжной агрегат состоит из двух решеток, вентилятора, фильтров, телескопического канала из ПВХ и керамического рекуператора. Устройство встраивается в стену комнаты, выходящую наружу.

Для притока или вытягивания воздуха используется осевой DC-вентилятор с возможностью реверса, то есть изменения направления вращения лопастей. Питание осуществляется от 12 В, что в принципе безопасно для использования даже в детских. Для преобразования стандартного 220 В в 12 В используется блок питания, который поставляется в комплекте.

Двигатель оснащен подшипниками, поставляется с встроенной тепловой защитой от перегрева.

Рекуператор служит для передачи тепла от вытяжного воздуха притоку. В этой модели его эффективность очень высока - до 91%. Изготовлен он из керамики, имеет очень большую площадь, контактирующую с воздухом.

Фильтрация предназначена для предотвращения попадания частиц пыли, пыльцы и других загрязнений в комнату, а также для защиты от загрязнения самого приточно-вытяжного агрегата.

Вентилятор скрыт в телескопическом канале. Длину его можно регулировать в диапазоне от 240 мм до 425 мм. Снаружи канал изолирован для предотвращения теплопотерь и образования конденсата.

Как это работает

Рекуператор может работать в следующих режимах:

• реверсивный режим с регенерацией тепла. Реверс происходит каждые 70 секунд
• вытяжная вентиляция*
• приточная вентиляция*

*режим вытяга или приток выбирается на плате контроллера (находится внутри блока вентилятора). Подробнее в документации к устройству.

Работа в реверсивном режиме происходит следующим образом.

Вентилятор включается в режиме вытягивания, происходит удаление воздуха из помещения. Теплый воздух проходит через рекуператор, нагревает его. Через 70 секунд вентилятор останавливается и включается в режиме притока воздуха в помещение. Свежий воздух с улицы проходит через рекуператор, где он нагревается, фильтруется и подается в помещение через лицевую решетку.

При монтаже интервал переключения можно изменить в диапазоне от 30 до 120 секунд.

Система автоматики

Для удобства и простоты управления устройство комплектуется пультом дистанционного управления.

Для того, чтобы сделать управление еще более удобным и практичным, на корпусе установки вынесены ручные переключатели управления основными режимами работы.

Чтобы управлять установкой с помощью пульта ДУ, переключатели на блоке вентилятора необходимо перевести в среднее положение.

Пример системы вентиляции

При создании системы вентиляции на основе рекуператоров в каждой комнате устанавливается по одной установке. В больших помещениях рекомендуется устанавливать два приточно-вытяжных агрегата. Режим вентиляции для каждой отдельной комнаты можно переключать в соответствии с индивидуальными требованиями.

Воздух перетекает между комнатами через дверные проемы и коридоры, обеспечивая, таким образом, необходимую циркуляцию по всему жилью. Благодаря системе вентиляции с регенерацией энергии расходы на дополнительное охлаждение или отопление помещений существенно снижаются.

А для организации максимально энергоэффективной вентиляции в доме рекомендуется установить интеллектуальные вентиляторы Vents iFan на кухне и в ванной, которые осуществляют вытяг воздуха автоматически по срабатыванию датчиков движения и влажности.

Монтаж

Для установки устройства необходимо выполнить отверстие в наружной стене.

Внешняя часть телескопа располагается со стороны улицы и крепится дюбелями. Для упрощения установки рекомендуется оставить зазоры между стеной и трубой около 5-10 мм. После этого в отверстие со стороны помещения вставляется внутренняя часть телескопа, крепится дюбелями, а зазоры между трубой и стеной заполняются монтажной пеной.

При строительстве нового жилья, телескопический канал рекомендуется устанавливать в отверстие в стене после завершения фасадных работ и внутренней отделки помещения. Электрический провод для подключения установки выводится так, чтобы попасть в специальное вырезание во внутренней части телескопа.

В встроенный в стену канал вставляются внутренние элементы устройства: фильтр, керамический блок, узел вентилятора. Кабель подключается к плате управления с помощью быстросъемных соединений, и приточно-вытяжной агрегат закрывается пластиковыми решетками с дополнительным фильтром и декоративной панелью.

Монтаж блока управления и блока трансформатора также осуществляется в подготовленные отверстия в стене.

Монтаж в стену толщиной от 240 до 450 мм

Видеообзор

Техническое обслуживание

Необходимо раз в год очищать турбины мягкой сухой щеткой или сжатым воздухом без использования воды. Периодичность очистки фильтров может варьироваться в зависимости от чистоты внешнего воздуха, частоты использования устройства. Как правило, это необходимо делать каждые 3-6 месяцев. Фильтры чистятся пылесосом. При снижении производительности вентиляции требуется замена фильтров - 1-2 раза в год.

Гарантия

Производитель гарантирует нормальную работу устройства в течение 24 меся
