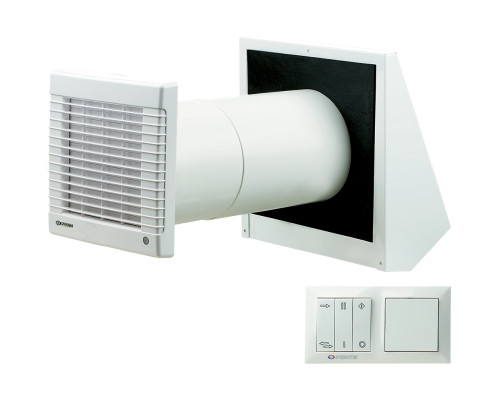

Вентилятор Vents TwinFresh RA-50

Приточный клапан Twinfresh Vents RA-50 предназначен для организации вентиляции отдельной комнаты квартиры, дома и т. д. Является самым экономичным и простым решением.

Технические характеристики

Габаритные размеры

Конструкция приточного клапана

Приточный клапан состоит из двух решеток, вентилятора, фильтров, телескопического канала из металла и рекуператора. Устройство встраивается в стену комнаты, выходящую наружу.

Для подачи или вытягивания воздуха используется осевой вентилятор с возможностью реверса, то есть изменения направления вращения лопастей. У этого вентилятора очень низкое энергопотребление - не более 3 Вт. Питание осуществляется от 12 В, что в принципе безопасно для использования даже в детских. Для преобразования стандартного 220 В в 12 В используется блок питания, который входит в комплектацию.

Рекуператор используется для передачи тепла от вытяжного воздуха подачному. В этом приточном клапане эффективность очень высокая - до 91%. Изготовлен он из керамики, имеет очень большую площадь, контактирующую с воздухом.

Фильтрация предназначена для предотвращения попадания частиц пыли, пыльцы и других загрязнений в комнату, а также для защиты от загрязнения самого приточного клапана.

Вентилятор скрыт в телескопическом канале. Длину его можно регулировать в диапазоне от 250 мм до 475 мм. Снаружи канал изолирован для предотвращения теплопотерь и образования конденсата.

Как это работает

Приточный клапан может работать в следующих режимах:

• реверсивный режим с регенерацией тепла. Реверс происходит каждые 70 секунд
• вытяжная вентиляция
• подачная вентиляция

Работа приточного клапана в реверсивном режиме происходит следующим образом.

Вентилятор включается в режиме вытягивания, происходит удаление воздуха из помещения. Теплый воздух проходит через рекуператор, нагревается им. Через 70 секунд вентилятор приточного клапана останавливается и включается в режиме подачи воздуха в помещение.

Свежий воздух с улицы проходит через рекуператор, нагревается, фильтруется и подается в помещение через лицевые решетки.

При монтаже приточного клапана интервал переключения можно изменить в диапазоне от 30 до 120 секунд.

Система автоматики

Система автоматики позволяет приточному клапану работать в 4-х режимах:

1. Режим вентиляции(вытяг или подача) на 1-й скорости.
2. Режим вентиляции(вытяг или подача) на 2-й скорости.
3. Режим реверсивной работы(регенерации) на 1-й скорости.
4. Режим реверсивной работы(регенерации) на 2-й скорости.

Управление приточными клапанами осуществляется с помощью панели управления(КВР или КВС) или блока управления и питания (КВР-Т 12 (220/12) или КВС-Т 12 (220/12)).

Блоки управления и питания КВР-Т 12 (220/12) и КВС-Т 12 (220/12) мощностью 12 Вт входят в состав Твинфреш РА-50, СА1-50 и СА-60 и объединяют в одном корпусе панель управления КВР или КВС и трансформатор ТРФ 220/12-12.

Пример системы вентиляции на базе приточного клапана Твинфреш

При создании системы вентиляции на базе приточных клапанов Твинфреш "Комфо" в каждой комнате устанавливается по одной установке. В больших помещениях рекомендуется устанавливать два приточных клапана. Режим вентиляции для каждой отдельной комнаты можно переключать в соответствии с индивидуальными требованиями.

Воздух перетекает между комнатами через дверные проемы и коридоры, обеспечивая, таким образом, необходимую циркуляцию по всему жилому помещению.

Благодаря системе вентиляции на базе приточных клапанов Твинфреш "Комфо" с регенерацией энергии расходы на дополнительное охлаждение или отопление помещений существенно снижаются.

А для организации максимально энергоэффективной вентиляции в доме рекомендуем установить интеллектуальные вентиляторы VENTS iFan на кухне и ванной, которые осуществляют вытяг воздуха автоматически по срабатыванию датчиков движения и влажности.

Монтаж

Для установки приточного клапана необходимо выполнить отверстие в наружной стене.

Наружная часть телескопа приточного клапана располагается со стороны улицы и крепится дюбелями. Для упрощения установки рекомендуется оставить зазоры между стеной и трубой около 5-10 мм. После этого в отверстие со стороны помещения вставляется внутренняя часть телескопа, крепится дюбелями, а зазоры между трубой и стеной заполняются монтажной пеной.

При строительстве нового жилья, телескопический канал приточного клапана рекомендуется устанавливать в отверстие в стене после завершения фасадных работ и внутренней отделки помещения. Электрическая проводка для подключения установки выводится так, чтобы попасть в специальное выемку во внутренней части телескопа.

В встроенный в стену канал вставляются внутренние элементы приточного клапана: фильтр, керамический блок, узел вентилятора. Кабель подключается к плате управления с помощью быстросъемных соединений и Приточный клапан закрывается пластиковыми решетками со вторым фильтром и декоративной панелью.

Монтаж блока управления и блока трансформатора также осуществляется в подготовленные отверстия в стене.

Монтаж в стену толщиной от 250 до 470 мм

Монтаж в тонкую стену толщиной от 120 до 470 мм

Техническое обслуживание

Необходимо раз в год очищать турбины мягкой сухой щеткой или сжатым воздухом без использования воды. Периодичность очистки фильтров может варьироваться в зависимости от чистоты внешнего воздуха, частоты использования приточных клапанов. Как правило это необходимо делать каждые 3-6 месяцев. Фильтры чистятся пылесосом. При уменьшении производительности приточного клапана необходима замена фильтров - 1-2 раза в год.

Гарантия

Производитель гарантирует нормальную работу приточного клапана в течение 24 месяцев с дня продажи.
