Канальный вентилятор прямоугольный Вентс ВКПФ 4Е 400х200 является однофазным вентилятором, предназначенный для использования в системах приточной или вытяжной вентиляции. Температура перемещаемого воздуха допускается от -25°С+40°С. Максимальная производительность этой модели составляет 1440 м3/ч. Эта модель оборудована однофазным двигателем, возможна регулировка производительности вентилятора тиристорным или трансформаторным регулятором (заказывается отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 1,32 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 295 |
| Производительность, м3/ч | 1440 |
| Скорость вращения, мин-1 | 1350 |
| Уровень шума на расстоянии 3 м, дБ(А) | 50 |
| Максимальная температура перемещаемого воздуха, С | -25...+40 |
| Вес, кг | 17,5 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 400х200 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 400 | 420 | 440 | 200 | 220 | 240 | 255 | 500 |

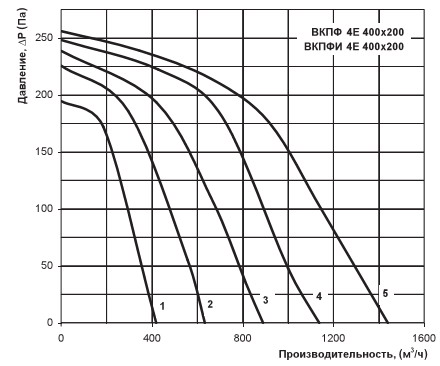

Диаграмма
Конструкция
Корпус вентилятора Вентс ВКПФ 4Е 400х200 изготовлен из оцинкованной стали.
Двигатель
Используются 4-х полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления.
Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
К этой модели подходит регулятор РС-1-400 (покупается отдельно).
Монтаж
Канальный вентилятор прямоугольный монтируется через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл в формате pdf, откроется в новой вкладке при клике на изображении)
Характеристики
Габариты и вес
