Канальный прямоугольный вентилятор Вентс ВКПФ 4Е 500х300 предназначен для использования в системах приточной или вытяжной вентиляции с температурой перемещаемого воздуха допускается от -25°С до +70°С. Максимальная производительность этой модели составляет 2350 м3/ч. Данная модель оборудована однофазным двигателем, при необходимости возможна регулировка производительности вентилятора регулятором (заказывается отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 3.1 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 710 |
| Производительность, м3/ч | 2350 |
| Скорость вращения, мин-1 | 1230 |
| Уровень шума на расстоянии 3 м, дБ(А) | 57 |
| Максимальная температура перемещаемого воздуха, С | -25...+70 |
| Вес, кг | 33 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 500х300 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 300 | 320 | 340 | 365 | 680 |

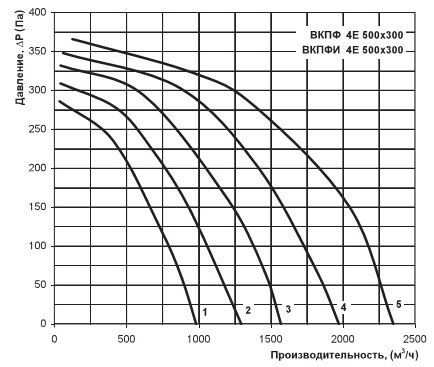

Диаграмма
Конструкция
Корпус вентилятора Вентс ВКПФ 4Е 500х300 изготовлен из оцинкованной стали.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления.
Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
К этой модели подходит регулятор РС-4,0-ПС (покупается отдельно).
Монтаж
Канальный вентилятор прямоугольный монтируется через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл в формате pdf, откроется в новой вкладке при клике на изображении)
