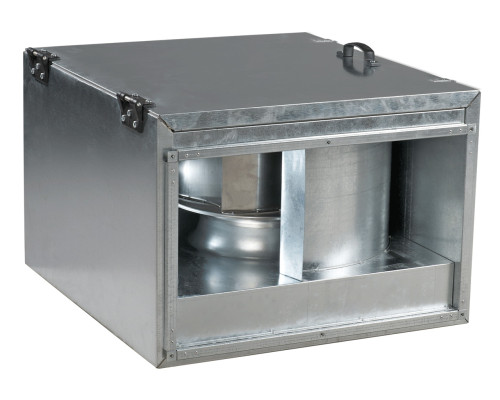

Вентилятор канальный прямоугольный Вентс ВКПИ 2Е 500х250

Канальный вентилятор прямоугольный Вентс ВКПИ 2Е 500х250 является шумоизолированным вентилятором для работы в составе системы приточной или вытяжной вентиляции. Такие вентиляторы используют в тех случаях, когда необходимо достичь максимального подавления уровня шума от вентиляционной системы. В корпусе вентилятора для шумоизоляции используется минеральная вата толщиной 50 мм. Вентилятор оборудован однофазным двигателем.

Технические характеристики

Габаритные размеры

Диаграмма

Конструкция

Корпус вентилятора Вентс ВКПИ 2Е 500х250 изготовлен из оцинкованной стали. Модели ВКПИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

Двигатель

Используются 2-х и 4-х полюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо с назад загнутыми лопастями, изготовленное из оцинкованной стали. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выводимыми клеммами для подключения внешних устройств защиты (зависит от модели, см. схемы подключения).

Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью симисторного или автотрансформаторного регулятора. Вентиляторы могут подключаться сразу несколько единиц к одному регулирующему устройству, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Для этой модели подходит регулятор Вентс РС-1-300 (приобретается отдельно).

Монтаж

Вентилятор канальный прямоугольный монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. В случае подключения через гибкие вставки, требуется крепление к строительной конструкции с помощью опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.
