Описание

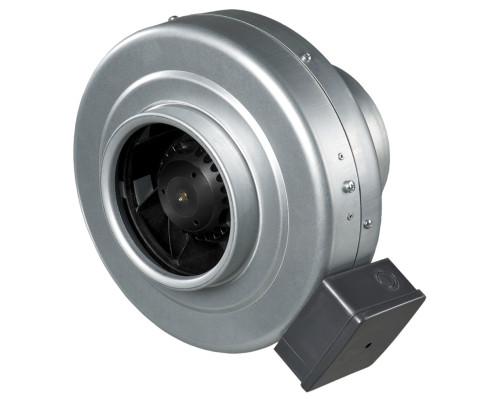

Канальный вентилятор Вентс ВКМц 100 предназначен для использования в составе приточной или вытяжной системы вентиляции. Диаметр подключения воздуховода 100 мм. Максимальная производительность вентилятора этой модели - 250 м3/час при свободном давлении. Корпус вентилятора изготовлен из оцинкованной стали. В вентиляторе используется однофазный двигатель, при необходимости производительность можно уменьшать регулятором скорости РС- 1-300 (покупается отдельно). Эту модель можно устанавливать на улице, в этом случае рекомендуется использовать козырек над местом установки вентилятора.
Технические характеристики вентилятора
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,32 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 72 |
| Производительность, м3/час | 250 |
| Скорость вращения, об/мин | 2820 |
| Уровень шума на расстоянии 3 м, дБ(А) | 46 |
| Максимальная температура перемещаемого воздуха, С | - 25....+55 |
| Вес, кг | 3,2 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 100 |
Габаритные размеры
| ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| 98 | 293 | 237 | 253 | 202 | 23 | 22 | 30 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из оцинкованной стали. Для удобного подключения и использования вентилятор может быть оснащен сетевым кабелем с вилкой (ВКМц...Р).
Двигатель
Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников скольжения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.
К вентилятору можно подключить регулятор скорости (поставляется отдельно) РС-1-300
Монтаж

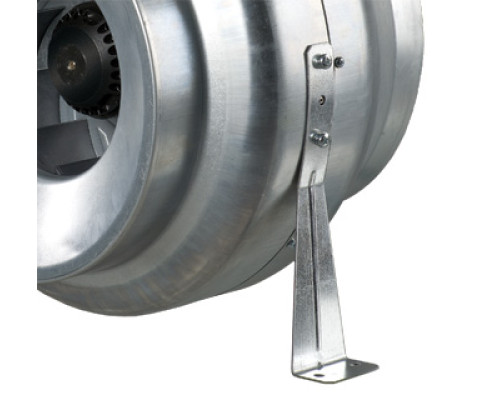

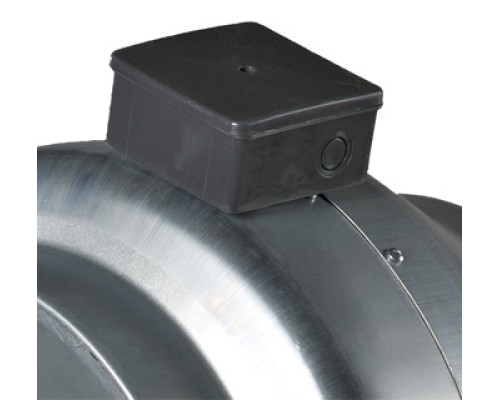

Канальный вентилятор можно устанавливать под любым углом к его оси. Подключение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на канальный вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример монтажа вентилятора
Паспорт
Гарантия
Производитель гарантирует нормальную работу оборудования в течение 24 месяцев с дня продажи, указанного в товарном чеке. В случае возникновения гарантийных требований, оборудование принимается к ремонту в сервисном центре.
