Описание

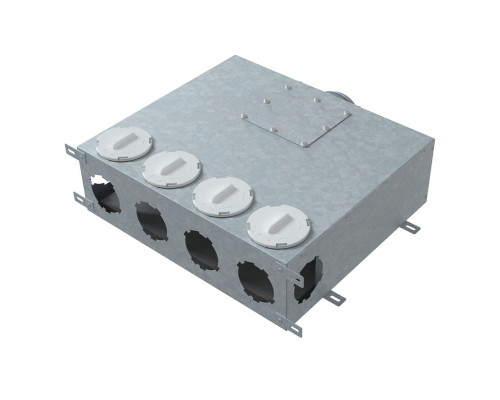

Коллектор Вентс Флексивент 1001125/90х6 используется для подключения шесть воздуховодов ∅ 90 мм к выходу от вентилятора или вентиляционной установки ∅ 125 мм.
Круглые каналы подключаются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 122, к которому подключается вентилятор, оборудован резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием. Внутри корпус изолирован.
Размеры
| D1 | L | A | H | |
| Размеры, мм | 122 | 530 | 470 | 162 |
Потери давления и расход воздуха
| Расход, м3/час | Кол-во каналов | Приплив потерь, Па | Вытяг потерь, Па |
| 45 | 1 | 1.2 | 0.1 |
| 90 | 2 | 3.0 | 1.4 |
| 135 | 3 | 5.3 | 3.8 |
| 180 | 4 | 7.2 | 5.8 |
| 225 | 5 | 8.9 | 7.5 |
| 270 | 6 | 10.5 | 9.1 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их закрывают заглушками с уплотнителем (покупаются отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно монтировать на полу, каналы подключаются в таком случае снизу.
Габариты и вес
