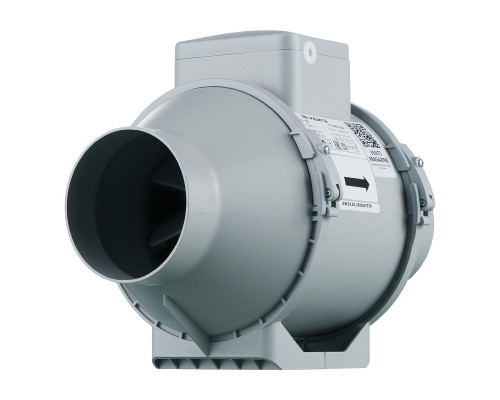

Канальный вентилятор Вентс ТТ ПРО 100 ЕС

Канальный вентилятор Вентс ТТ ПРО 100 EC является круглым вентилятором в полипропиленовом корпусе. Вентилятор применяется для перемещения воздуха с максимальной производительностью 300 м³/час и максимальной температурой до +55°С в приточно-вытяжных системах вентиляции. Совместим с воздуховодами или другими элементами вентиляции диаметром 100 мм.

Пластиковый корпус не подвержен коррозии, поэтому такие канальные вентиляторы целесообразно применять для вентиляции помещений с повышенным уровнем влажности.

В этой серии установлен EC-мотор постоянного тока с внешним ротором высокой КПД. EC-двигатели позволяют снизить энергопотребление, при этом увеличивается производительность оборудования и срок его бесперебойной работы. В таких вентиляторах возможно точное регулирование скорости в диапазоне от 0 до 100 %, уровень шума ниже за счет отсутствия вибрации при работе, они нечувствительны к колебаниям напряжения. EC-вентиляторы обеспечивают снижение до 30 % расхода электрической энергии по сравнению с обычными вентиляторами.

Технические характеристики вентилятора

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Максимальная мощность, Вт	32
Производительность, м3/час	300
Ток, А	0,29
Скорость вращения, об/мин	3018
Уровень шума на расстоянии 3 м, дБ(А)	47
Диапазон температур перемещаемого воздуха, °С	-25...+55
Вес, кг	1,75
Защита, класс	IPХ4
Размер патрубка, мм	100

Габаритные размеры

Размеры	∅D	B	H	L
мм	97	192	241	303

Диаграмма аэродинамических характеристик

Конструкция

Корпус вентилятора изготовлен из высококачественного и высокопрочного полипропилена низкой горючести. Герметичная монтажная коробка. Съемный центральный блок с двигателем, лопастями и клеммной коробкой крепится к патрубкам с помощью специальных хомутов на зажимах. Это делает обслуживание вентилятора максимально простым и удобным.

Двигатель

Вентилятор канальный оснащен высокоэффективным EC мотором постоянного тока. Эти моторы являются наиболее передовым решением для энергосбережения. Расходы на эксплуатацию в среднем на 30% ниже по сравнению с обычными двигателями, при этом сохраняются высокие показатели расхода воздуха и давления вентилятора.

Двигатель оборудован подшипниками скольжения с сроком службы 40000 часов.

Как управлять

Управление вентилятором осуществляется с помощью управляющего сигнала 0-10 В. При изменении значения этого фактора вентилятор меняет скорость вращения и производительность.

То есть для включения и управления таким вентилятором необходим:

• внешний регулятор скорости или контроллер с аналоговым выходом 0-10 В.

Регулятор может:

• включать вентиляторы
• выключать вентилятор
• плавно регулировать производительность вентилятора

Регулятор Вентс Р-1/010 поставляется отдельно.

Управление с помощью ПК*

Вентиляторы можно объединять в единую компьютерную сеть управления, в том числе с контролем и администрированием через сеть Интернет. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и при необходимости можно задавать индивидуальный режим работы для каждого вентилятора в сети.

*программное обеспечение и контроллер в поставку не входят. Объединение вентиляторов в группу осуществляется специалистами с помощью любого стороннего ПО и контроллеров для автоматизации систем вентиляции.

Монтаж

Вентилятор устанавливается в помещении с температурой окружающего воздуха не ниже +1°С и не выше +40°С. Канальный вентилятор 100 мм это типичное и широко используемое устройство для вентиляции жилых помещений. При размещении этого вентилятора следует учитывать место, где его уровень шума не станет помехой. Подходящими местами для установки могут стать коридор, шкаф для одежды, кладовая комната или любое другое пространство.

Допускается горизонтальный или вертикальный монтаж к поверхности стены, потолка или пола. Присоединение к стене или потолку осуществляется с помощью монтажной пластины на корпусе.

При монтаже необходимо оставить прямые участки воздуховодов перед и после патрубка вентилятора. На стороне всасывания не менее 1 диаметра воздуховода, с стороны нагнетания воздуха не менее 3 диаметров.

Электрическое подключение и установка должны выполняться в соответствии с рекомендациями, которые находятся в паспорте.

Паспорт вентилятора

(инструкция в формате pdf, откроется в новой вкладке)
