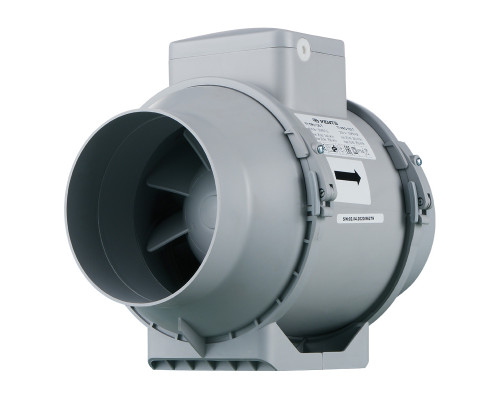

Канальный вентилятор Вентс ТТ ПРО 125 ЕС

Канальный вентилятор Вентс ТТ ПРО 125 EC является круглым вентилятором в полипропиленовом корпусе. Вентилятор применяется для перемещения воздуха с максимальной производительностью 450 м³/час и максимальной температурой до +55°С в приточно-вытяжных системах вентиляции. Совместим с воздуховодами или другими элементами вентиляции диаметром 125 мм.

Пластиковый корпус не подвержен коррозии, такие канальные вентиляторы целесообразно применять для вентиляции помещений с повышенным уровнем влажности.

В этой серии установлен EC-мотор постоянного тока с внешним ротором с высоким КПД. EC-двигатели позволяют снизить энергопотребление, при этом увеличивается производительность оборудования и срок его бесперебойной работы. В таких вентиляторах возможно точное регулирование скорости в диапазоне от 0 до 100 %, уровень шума ниже за счет отсутствия вибрации при работе, они нечувствительны к колебаниям напряжения. EC-вентиляторы обеспечивают снижение до 30 % расхода электрической энергии по сравнению с обычными вентиляторами.

Технические характеристики вентилятора

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Максимальная мощность, Вт	45
Производительность, м3/час	450
Ток, А	0,39
Скорость вращения, об/мин	3036
Уровень шума на расстоянии 3 м, дБ(А)	52
Диапазон температур перемещаемого воздуха, °С	-25...+55
Вес, кг	2,15
Защита, класс	IPХ4
Размер патрубка, мм	125

Габаритные размеры

Размеры	∅D	B	H	L
мм	123	193	241	259

Диаграмма аэродинамических характеристик

Конструкция

Корпус вентилятора изготовлен из высококачественного и высокопрочного полипропилена низкой горючести. Герметичный монтажный ящик. Съемный центральный блок с двигателем, лопастями и клеммной коробкой крепится к патрубкам с помощью специальных хомутов на зажимах. Это делает обслуживание вентилятора максимально простым и удобным.

Двигатель

Вентилятор канальный оснащен высокоэффективным EC мотором постоянного тока. Эти моторы являются самым передовым решением для энергосбережения. Расходы на эксплуатацию в среднем на 30% ниже по сравнению с обычными двигателями, при этом сохраняются высокие показатели расхода воздуха и давления вентилятора.

Двигатель оборудован подшипниками скольжения с сроком службы 40000 часов.

Как управлять

Управление вентилятором осуществляется с помощью управляющего сигнала 0-10 В. При изменении значения этого фактора вентилятор изменяет скорость вращения и производительность.

То есть для включения и управления таким вентилятором необходим:

• внешний регулятор скорости или контроллер с аналоговым выходом 0-10 В.

Регулятор может:

• включать вентиляторы
• выключать вентилятор
• плавно регулировать производительность вентилятора

Регулятор Вентс Р-1/010 поставляется отдельно.

Управление с помощью ПК*

Вентиляторы можно объединять в единую компьютерную сеть управления, в том числе с контролем и администрированием через сеть Интернет. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и при необходимости можно задавать индивидуальный режим работы для каждого вентилятора в сети.

*программное обеспечение и контроллер в поставку не входят. Объединение вентиляторов в группу осуществляется специалистами с помощью любого стороннего ПО и контроллеров для автоматизации систем вентиляции.

Монтаж

Вентилятор устанавливается в помещении с температурой окружающего воздуха не ниже +1°С и не выше +40°С.

Допускается горизонтальный или вертикальный монтаж до поверхности стены, потолка или пола. Присоединение к стене или потолку осуществляется с помощью монтажной пластины на корпусе.

При монтаже необходимо оставить прямые участки воздуховодов перед и после патрубка вентилятора. На стороне всасывания не менее 1 диаметра воздуховода, со стороны нагнетания воздуха не менее 3 диаметров.

Электрическое подключение и установка должны выполняться в соответствии с рекомендациями, которые находятся в паспорте.

Паспорт вентилятора

(инструкция в формате pdf, откроется в новой вкладке)
