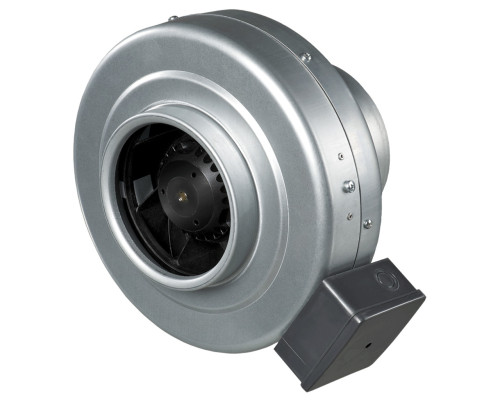

Канальный вентилятор Вентс ВКМц 100 Б

Канальный вентилятор Вентс ВКМц 100 Б в малошумном исполнении предназначен для монтажа в системы приточной или вытяжной вентиляции диаметром 100 мм. Способен обеспечить перемещение воздуха с максимальной производительностью до 195 м³/час.

Технические характеристики

Габаритные размеры

Диаграммы

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали. Для удобного подключения и использования вентилятор может оснащаться шнуром питания с штекером(ВКМц...Р).

Двигатель

Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопастями. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации(40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.

Возможно использование регулятора скорости(поставляется отдельно) РС-1-300

Монтаж

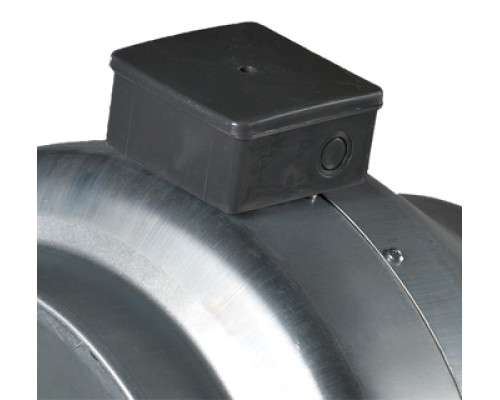

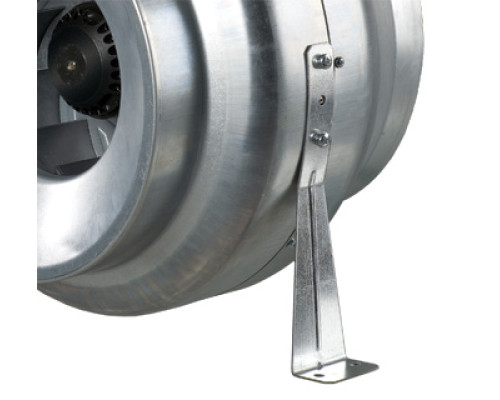

Канальный вентилятор можно устанавливать под любым углом к его оси. Подключение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.

Пример установки вентилятора

Документация
